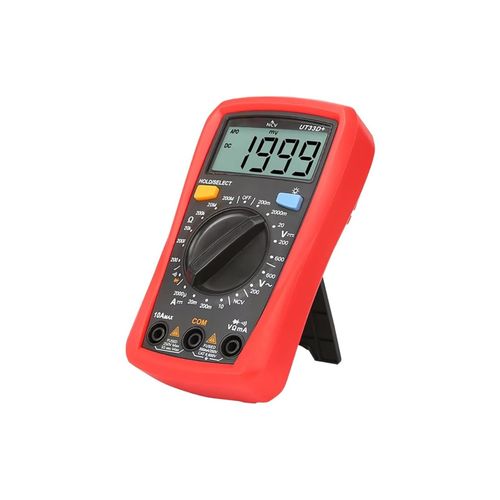

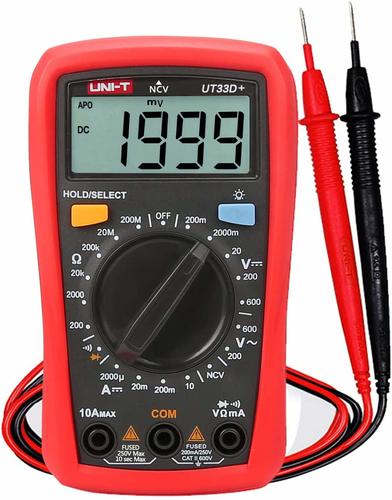

רב מודד קומפקטי מסדרת UNI-T UT33+
סדרת UT33+ פותחה כרב מודד קומפקטי ונוח לנשיאה, עם מבנה מוקשח המתאים לשימוש שוטף בשטח ובסדנה.
הדגם UT33D+ משלב את פונקציות המדידה המרכזיות הנדרשות לעבודות חשמל בסיסיות ומקצועיות, יחד עם פונקציית NCV לאיתור נוכחות מתח ללא מגע.
מדידת מתח DC עד 600V
המכשיר מאפשר מדידת מתח ישר בטווחים:
200mV / 2V / 20V / 200V / 600V
דיוק מדידת מתח DC לפי המפרט הרשמי של UNI-T הוא ±(0.5%+2).
מדידת מתח AC עד 600V
מדידת מתח חילופין זמינה בטווחים:
200V / 600V
בדיוק של ±(1.2%+3).
מדידת זרם DC עד 10A
UT33D+ מאפשר מדידת זרם ישר בטווחים:
2000μA / 20mA / 200mA / 10A
טווחים אלו מתאימים לבדיקות של מעגלים, ספקי כוח, ציוד אלקטרוני ומערכות חשמל מתאימות.
מדידת התנגדות עד 200MΩ
טווחי מדידת ההתנגדות הם:
200Ω / 2kΩ / 20kΩ / 200kΩ / 20MΩ / 200MΩ
כך ניתן לבצע מגוון בדיקות של רכיבים, מעגלים ומוליכים.
איתור מתח ללא מגע NCV
אחת הפונקציות המרכזיות בדגם UT33D+ היא NCV – Non Contact Voltage.
הפונקציה מאפשרת לזהות נוכחות של מתח ללא חיבור ישיר של הפרובים למוליך, ומשמשת כבדיקה מקדימה לאיתור מתח בסביבת העבודה.
בדיקת רציפות עם זמזם
פונקציית הרציפות מאפשרת לבדוק אם קיים חיבור חשמלי רציף בין שתי נקודות.
המכשיר משלב זמזם רציפות לקבלת חיווי קולי בזמן הבדיקה.
בדיקת דיודה
UT33D+ כולל מצב בדיקת דיודה לצורך בדיקות בסיסיות של דיודות ורכיבים מתאימים במעגלים אלקטרוניים.
תצוגה 2000 Counts
המולטימטר מצויד במסך LCD עם תצוגה של 2000 Counts.
המסך כולל תאורה עם כיבוי אוטומטי לחיסכון בצריכת הסוללה.
בחירת טווח ידנית
לפי המפרט הרשמי של UNI-T, דגם UT33D+ פועל עם בחירת טווח ידנית.
המשתמש בוחר באמצעות הבורר את סוג המדידה ואת טווח המדידה המתאים.
עמידות בנפילה עד 2 מטר
סדרת UT33+ מתוכננת לעמוד במבחן נפילה מגובה של עד 2 מטר, נתון שימושי במיוחד למכשיר מדידה המיועד לשימוש בשטח.
כיבוי אוטומטי
המכשיר כולל כיבוי אוטומטי המסייע להפחית צריכת סוללה כאשר המכשיר נשאר ללא שימוש.
תפס אחורי לפרובים
בגב המכשיר נמצא תפס ייעודי לפרובי המדידה, המאפשר לשמור אותם מסודרים יחד עם המולטימטר בזמן אחסון ונשיאה.
מידות קומפקטיות
מידות המכשיר הן:
13.4 × 7.7 × 4.7 ס״מ
משקל המכשיר עם הסוללות הוא כ־ 0.206 ק״ג.
הפעלה באמצעות 2 סוללות AA
UT33D+ מופעל באמצעות 2 סוללות AA 1.5V, הכלולות באריזה לפי מפרט החבילה המשווקת בישראל.
יתרונות מרכזיים
- מדידת מתח DC עד 600V
- מדידת מתח AC עד 600V
- מדידת זרם DC עד 10A
- מדידת התנגדות עד 200MΩ
- איתור מתח ללא מגע NCV
- בדיקת דיודה
- זמזם רציפות
- תצוגת 2000 Counts
- כיבוי אוטומטי
- חיווי סוללה חלשה
- עמידות בנפילה עד 2 מטר
- תפס אחורי לפרובים
- CAT II 600V
מפרט טכני
| מותג |
UNI-T |
| דגם |
UT33D+ |
| סוג |
רב מודד דיגיטלי |
| תצוגה |
2000 Counts |
| מתח DC |
200mV / 2V / 20V / 200V / 600V |
| דיוק מתח DC |
±(0.5%+2) |
| מתח AC |
200V / 600V |
| דיוק מתח AC |
±(1.2%+3) |
| זרם DC |
2000μA / 20mA / 200mA / 10A |
| דיוק זרם DC |
±(1%+2) |
| התנגדות |
200Ω / 2kΩ / 20kΩ / 200kΩ / 20MΩ / 200MΩ |
| דיוק התנגדות |
±(0.8%+2) |
| איתור מתח ללא מגע |
NCV |
| בדיקת דיודה |
כן |
| זמזם רציפות |
כן |
| בחירת טווח |
ידנית |
| עכבת כניסה DCV |
כ־10MΩ |
| כיבוי אוטומטי |
כן |
| חיווי סוללה חלשה |
כן |
| עמידות בנפילה |
עד 2 מטר |
| דירוג בטיחות |
CAT II 600V |
| סוללות |
2× AA 1.5V |
| מידות |
13.4 × 7.7 × 4.7 ס״מ |
| משקל |
כ־0.206 ק״ג כולל סוללות |
תכולת המארז
- 1× רב מודד דיגיטלי UNI-T UT33D+
- 1× זוג פרובי מדידה
- 2× סוללות AA 1.5V
- 1× הוראות הפעלה באנגלית
- 1× מסמך כיול – לפי החבילה המשווקת על ידי אביטל
שימושים מומלצים
- בדיקת מתח AC/DC
- בדיקת זרם DC
- מדידת התנגדות
- בדיקות רציפות
- בדיקת דיודות
- איתור נוכחות מתח באמצעות NCV
- עבודות חשמל ותחזוקה
- בדיקות ציוד ומעגלים אלקטרוניים
- טכנאים ומתקינים
